Apakah Injap Putar Pembersihan Cepat Pembukaan Pantas?
Injap putar pembersihan pantas yang dibuka dengan pantas ialah jenis pengunci udara berputar atau injap penyuap putar khusus yang direka bentuk untuk aplikasi di mana kedua-dua akses pantas untuk pembersihan dalaman dan pengendalian bahan pukal yang boleh dipercayai adalah keperluan operasi yang kritikal. Tidak seperti injap putar konvensional yang memerlukan pembongkaran yang meluas untuk penyelenggaraan, reka bentuk ini menggabungkan mekanisme pembukaan alat tanpa alat atau alat minimum yang membolehkan pengendali mengakses permukaan pemutar, perumah dan pengedap dalam beberapa minit. Ini menjadikan injap amat berharga dalam industri di mana piawaian kebersihan adalah ketat, masa henti pengeluaran adalah mahal, atau penukaran produk kerap berlaku.
Injap putar itu sendiri berfungsi dengan menggunakan pemutar berbilang baling yang membelok di dalam perumah silinder untuk mengukur atau memindahkan pepejal pukal, serbuk atau butiran dari satu zon tekanan ke zon tekanan yang lain — biasanya daripada corong atau silo ke dalam talian penghantar pneumatik atau sistem pembungkusan. Ciri "pembersihan cepat" menangani salah satu cabaran operasi yang paling berterusan dengan injap berputar standard: kesukaran membersihkan rongga dalaman, poket pemutar dan plat hujung tanpa mengeluarkan keseluruhan unit daripada saluran paip.
Cara Mekanisme Pembukaan Pantas Berfungsi
Ciri kejuruteraan yang menentukan jenis injap ini ialah reka bentuk perumahnya. Daripada selongsong yang dimeterai sepenuhnya, berbolted yang memerlukan penyingkiran lengkap untuk mengakses rotor, injap putar yang membersihkan pantas dengan cepat gunakan salah satu daripada beberapa konfigurasi akses:
- Reka bentuk perumahan berpecah: Badan silinder dibahagikan kepada dua bahagian - biasanya atas dan bawah - disambungkan dengan pengapit, tuil atau penutup berengsel. Melepaskan pengapit membolehkan bahagian bawah berayun terbuka atau jatuh, mendedahkan pemutar sepenuhnya tanpa mengganggu sambungan masuk atau alur keluar.

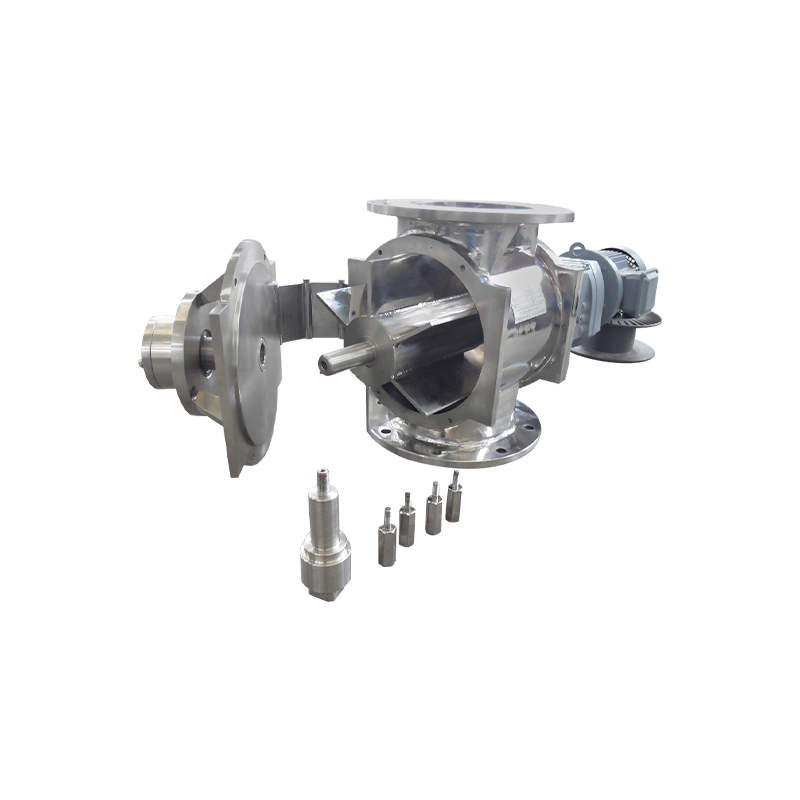

- Reka bentuk pemutar swing-out: Plat hujung pada satu sisi injap diikat dengan cincin pengunci berengsel atau pemasangan bayonet. Membuka kunci gelang membolehkan plat hujung dan pemasangan pemutar meluncur atau berayun ke luar sebagai satu unit, memberikan akses penuh kepada poket pemutar dan lubang perumah.
- Reka bentuk pemutar slaid keluar: Pemutar dipasang pada aci yang boleh ditarik balik secara paksi dari perumah selepas melonggarkan beberapa pengikat, membolehkan pemutar dikeluarkan dan diperiksa atau dibersihkan di atas meja kerja dan bukannya di tempatnya.
Setiap mekanisme ini direka untuk meminimumkan masa antara menghentikan injap dan memastikan komponen dalaman boleh diakses. Dalam model yang direka dengan baik, pendedahan rotor penuh boleh dicapai dalam masa kurang dari lima minit tanpa sebarang alat khas, kelebihan ketara berbanding reka bentuk tradisional yang mungkin memerlukan satu jam atau lebih kerja mekanikal.
Komponen Struktur Utama dan Fungsinya
Memahami anatomi dalaman injap putar pembersihan pantas yang membuka cepat membantu pasukan penyelenggaraan mengendalikan peralatan dengan betul dan memilih alat ganti yang sesuai.
Perhimpunan pemutar
Rotor adalah jantung injap. Ia terdiri daripada aci tengah dengan ram atau bilah tersusun jejari yang membentuk poket untuk menangkap dan mengukur bahan. Dalam model pembersihan pantas, pemutar biasanya dihasilkan untuk menutup had terima dan mungkin menampilkan reka bentuk poket terbuka atau separuh terbuka yang mengurangkan pengumpulan bahan di sudut. Rotor selalunya diperbuat daripada keluli tahan karat dan mungkin mempunyai hujung ram boleh tanggal yang diperbuat daripada polimer tahan haus seperti UHMWPE atau PEEK, yang boleh diganti secara individu tanpa menukar keseluruhan rotor.
Perumahan dan Plat Akhir
Perumahan membentuk rongga silinder di mana pemutar berputar. Dalam reka bentuk buka pantas, perumah menggabungkan permukaan mengawan bermesin ketepatan di sepanjang garisan belah atau di antara muka plat hujung untuk mengekalkan pengedap yang boleh dipercayai apabila ditutup. Plat hujung mengandungi tempat duduk galas, pengedap aci, dan kadangkala sambungan udara pembersihan. Dalam model pembersihan pantas, plat hujung direka untuk penyingkiran pantas, selalunya diikat dengan gelang pengunci tunggal dan bukannya berbilang bolt individu.
Sistem Pengedap
Pengedap aci menghalang serbuk halus daripada berhijrah di sepanjang aci pemutar ke dalam galas dan kotak gear. Dalam versi kebersihan injap ini, pengedap selalunya adalah pengedap bibir atau pengedap mekanikal yang diperbuat daripada bahan yang mematuhi FDA seperti silikon atau EPDM. Sesetengah model termasuk sambungan udara pembersihan yang memperkenalkan udara termampat bersih pada zon kedap aci untuk mencipta penghalang tekanan positif, mengekalkan pencemaran produk daripada perumah galas.
Bahan Pembinaan
Pemilihan bahan untuk injap putar pembersihan pantas yang membuka cepat bergantung pada produk yang dikendalikan, keperluan peraturan dan kaedah pembersihan yang digunakan. Konfigurasi yang paling biasa digariskan di bawah:
| Komponen | Bahan Biasa | Konteks Aplikasi |
| Perumahan | Keluli Tahan Karat 316L | Makanan, farmaseutikal, bahan kimia halus |
| Rotor | Keluli Tahan Karat 304 atau 316L | Perkhidmatan yang bersih dan tahan karat |
| Pengedap Hujung Rotor | UHMWPE, PEEK atau PTFE | Bahan kritikal haus atau melelas |
| Pengedap Aci | Silikon, EPDM atau Viton | Perkhidmatan patuh FDA atau tahan bahan kimia |
| Perumahan (industrial) | Besi tuang atau Keluli Karbon | Simen, mineral, pepejal pukal am |
Untuk aplikasi farmaseutikal dan gred makanan, permukaan dalaman biasanya disiapkan pada nilai Ra 0.8 µm atau lebih baik, dan semua bahan hubungan produk mesti mematuhi piawaian seperti FDA 21 CFR, Peraturan EU 10/2011 atau garis panduan EHEDG. Tahap kualiti permukaan ini menghalang pertumbuhan mikrob dan menjadikan pembersihan basah jauh lebih berkesan.
Kaedah Pembersihan Serasi Dengan Reka Bentuk Injap Ini
Penamaan pembersihan pantas membayangkan bahawa injap serasi dengan protokol pembersihan sistematik, bukan sekadar lap cepat. Bergantung pada industri dan produk, beberapa pendekatan pembersihan digunakan:
Cucian Kering
Untuk aplikasi serbuk kering di mana kelembapan mesti dielakkan, pemutar dikeluarkan dan dibersihkan menggunakan udara termampat, berus atau peralatan vakum. Perumahan terbuka membolehkan pengendali mencapai semua permukaan dalaman dengan teliti. Ini adalah perkara biasa dalam industri pengilangan, rempah ratus dan kimia khusus.
Pembersihan Basah dan CIP
Dalam pemprosesan makanan dan pengeluaran farmaseutikal, injap sering dibersihkan di tempatnya (CIP) menggunakan air panas, larutan detergen atau agen sanitasi. Injap putar pembersihan pantas yang dibuka dengan pantas direka bentuk untuk keserasian CIP menampilkan gerek dalaman yang licin, tiada zon mati tempat cecair boleh berkumpul, dan port longkang untuk membenarkan pembilasan sepenuhnya. Selepas dibuka, komponen individu juga boleh direndam dan dibersihkan dalam mandi ultrasonik untuk penyahcemaran menyeluruh.
Pensterilan wap
Aplikasi farmaseutikal dan bioproses tertentu memerlukan pensterilan di tempat (SIP) menggunakan wap. Injap yang dinilai untuk perkhidmatan SIP dibina sepenuhnya daripada bahan yang boleh menahan kitaran stim berulang pada 121°C hingga 134°C tanpa meledingkan, degradasi pengedap atau perubahan dimensi. Ini menghapuskan keperluan untuk mengeluarkan injap untuk pensterilan autoklaf.
Industri dan Aplikasi Di Mana Injap Ini Cemerlang
Injap putar pembersihan pantas yang dibuka dengan pantas bukanlah produk khusus — ia berfungsi untuk pelbagai industri di mana kebersihan pengendalian bahan dan kecekapan operasi mesti wujud bersama.
- Pemprosesan Makanan dan Minuman: Mengendalikan tepung, gula, koko, susu tepung, rempah ratus, dan kopi memerlukan kawalan alergen dan pencemaran silang yang ketat. Pembersihan pantas antara pengeluaran produk adalah penting untuk pematuhan dan keselamatan makanan.
- Pembuatan Farmaseutikal: Bahan farmaseutikal aktif (API) dan eksipien menuntut prosedur pembersihan yang disahkan. Reka bentuk capaian pantas membolehkan pemeriksaan visual lengkap dan pensampelan swab untuk mengesahkan keberkesanan pembersihan.
- Pengeluaran Nutraseutikal dan Tambahan: Perubahan SKU yang kerap, keperluan GMP yang ketat dan pengendalian serbuk halus menjadikan injap putar pembersihan pantas sebagai pilihan standard dalam sektor ini.
- Pemprosesan Kimia: Bahan kimia reaktif atau berbahaya memerlukan pembersihan menyeluruh untuk mengelakkan pencemaran silang. Keupayaan untuk membuka dan memeriksa injap dengan cepat menyokong protokol pengendalian yang selamat.
- Plastik dan Pengkompaunan: Perubahan warna dan peralihan resin mendapat manfaat daripada kitaran pembersihan pantas yang meminimumkan masa pengeluaran yang terbuang antara perubahan formulasi.
- Makanan Haiwan dan Pertanian: Pengeluaran suapan berbilang bahan memerlukan pembersihan cepat antara kelompok untuk mengekalkan ketepatan pemakanan dan mencegah pemindahan bahan.
Spesifikasi Prestasi untuk Dinilai Sebelum Membeli
Memilih injap putar pembersihan pantas buka pantas yang betul memerlukan penilaian menyeluruh terhadap kedua-dua keadaan proses dan keperluan pembersihan. Spesifikasi berikut hendaklah ditakrifkan dan dimaklumkan kepada pembekal:
- Diameter dan panjang pemutar: Menentukan kapasiti isipadu setiap pusingan dan saiz fizikal injap. Diameter biasa berkisar antara 100 mm hingga 600 mm untuk aplikasi industri.
- Kelajuan dan daya pemutar: Biasanya dinyatakan dalam RPM dan aliran isipadu (m³/j atau ft³/min). Gabungan geometri pemutar, kelajuan, dan ketumpatan pukal bahan menentukan kadar aliran jisim sebenar.
- Penilaian tekanan berbeza: Injap mesti mengendalikan perbezaan tekanan antara salur masuk (graviti atau tekanan positif) dan alur keluar (tekanan saluran penghantar pneumatik) tanpa kebocoran udara yang berlebihan melepasi rotor.
- Susunan memandu: Pemacu terus, pemacu tali pinggang atau konfigurasi motor gear mempengaruhi ruang pemasangan dan akses penyelenggaraan. Pemacu harus diposisikan untuk tidak menghalang mekanisme pembukaan cepat.
- Pensijilan pembersihan: Untuk industri terkawal, minta dokumentasi yang mengesahkan bahawa reka bentuk injap telah disahkan untuk keserasian CIP atau SIP, dan kemasan permukaan memenuhi nilai Ra yang ditentukan.
- ATEX atau rating kalis letupan: Jika mengendalikan habuk mudah terbakar atau serbuk mudah terbakar, injap mesti dinilai dan diperakui untuk digunakan dalam atmosfera yang berpotensi meletup mengikut Arahan ATEX 2014/34/EU atau piawaian yang setara.
Kelebihan Penyelenggaraan dan Jumlah Kos Pemilikan
Faedah operasi injap putar pembersihan pantas yang dibuka dengan pantas melampaui kemudahan pembersihan. Daripada jumlah perspektif kos pemilikan, injap ini menawarkan kelebihan yang boleh diukur berbanding reka bentuk konvensional. Masa pembersihan yang dikurangkan secara langsung diterjemahkan kepada masa henti pengeluaran yang lebih pendek — dalam kemudahan makanan atau farmaseutikal berkemampuan tinggi, penjimatan walaupun 30 minit setiap kitaran pembersihan setiap syif boleh memulihkan ratusan jam pengeluaran setiap tahun.
Keupayaan untuk melakukan pemeriksaan visual yang menyeluruh semasa setiap kitaran pembersihan juga bermakna bahawa haus pada hujung rotor, pengedap, dan permukaan lubang perumahan dikesan lebih awal, sebelum ia menyebabkan hanyutan pengukuran, kebocoran udara yang berlebihan atau pencemaran produk. Keupayaan penyelenggaraan ramalan ini mengurangkan kemungkinan penutupan yang tidak dirancang dan memanjangkan hayat perkhidmatan keseluruhan injap. Penggantian komponen haus individu — seperti pengedap hujung rotor atau pengedap aci — adalah mudah apabila mekanisme pembukaan pantas memberikan akses, mengelakkan keperluan untuk menggantikan keseluruhan pemasangan injap lebih awal.
Apabila membandingkan kos modal dengan injap berputar standard, model bukaan cepat membawa harga permulaan yang lebih tinggi. Walau bagaimanapun, apabila kos buruh untuk pembersihan, kos masa henti semasa penyelenggaraan dan kos audit pematuhan peraturan diambil kira, ekonomi kitaran hayat secara konsisten memihak kepada reka bentuk pembersihan pantas dalam mana-mana aplikasi yang memerlukan selang pembersihan yang kerap atau disahkan.
